工作原理

   　 旋轉給料機(旋轉振動給料機)選用TZG系列振動給料機，經螺旋彈簧座式安裝在支承架上，支承架與帶外齒的推力球軸承的外圈聯接，底座與軸承的內圈聯接。轉動部分由XWD系列行星擺線針輪減速機驅動。旋轉振動給料機準備給料時，啟動減速機，帶動給料機和支承架轉動，快到給料點時，減速機斷電并反接制動，使給料機準確地停在給料點，然后給料機啟動，開始給料，給料完畢后，給料機反向轉動一定角度后，停止。

結構特點

    　旋轉給料機支承架：包括彈簧下座、阻尼器、架體等幾部分，起支承給料機的作用，阻尼器可防止給料機產生較大的橫向擺動。支承架下部與轉動裝置聯接。

    　旋轉給料機轉動裝置：包括過渡法蘭、帶外齒的振動球軸承、擺線針輪減速機、行程開關、底座等幾部分，轉動時，減速機帶動軸承外圈作正向或反向轉動。

技術參數

型號規格	生產能力 (米3/小時)	葉輪轉速 (轉/分)	進出口尺寸 長×寬(mm)	傳動方式	擺線針輪減速電動機			給料機本體外形尺寸 長×寬×高(毫米)	給料機本體重量 (公斤)
					型 號	功 率	轉 速
GY-Φ200×200	7	34	200×200	擺 線 針 輪 減 速 機	BLY18-43	1.1	34	510×300×300	67
GY-Φ200×300	10	34	200×300		BLY18-43	1.1	34	610×300×300	77
GY-Φ300×300	23	34	300×300		BLY18-43	1.1	34	690×400×450	155
GY-Φ300×400	31	34	300×400		BLY18-43	1.5	34	790×400×450	174
GY-Φ400×400	53	34	400×400		BLY22-43	3	34	830×520×600	231
GY-Φ400×500	67	34	400×500		BLY22-43	3	34	960×520×600	268
GY-Φ500×500	106	34	500×500		BLY22-43	4	34	960×640×760	550

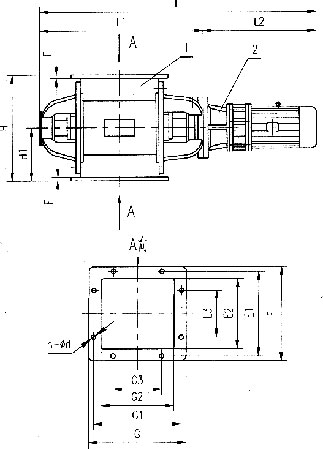

型號	L	L1	L2	H	H1	F	E	E1	E2	E3	G	G1	G2	G3	n	d
GY-Φ200×200	953	510	443	300	150	15	300	260	200	140	300	260	200	140	8	17
GY-Φ200×300	1053	610	443	300	150	15	300	260	200	140	400	360	300	200	8	17
GY-Φ300×300	1133	690	443	450	225	15	400	360	300	200	400	360	300	200	8	19
GY-Φ300×400	1258	790	468	450	225	15	400	360	300	200	520	480	400	2×150	10	19
GY-Φ400×400	1373	830	543	600	300	16	520	480	400	2×140	520	480	400	2×140	12	19
GY-Φ400×500	1473	930	543	600	300	16	520	480	400	2×140	620	580	500	3×140	14	19
GY-Φ500×500	1523	960	563	760	380	26	640	580	500	3×140	640	580	500	3×140	16	19
